Ротационные соединения (вращающееся соединение, вертлюг, ротационная муфта) представляют собой прецизионные механические устройства, предназначенные для герметичной передачи жидких или газообразных сред (воды, пара, масла, воздуха, хладагентов, вакуума) из неподвижного трубопровода во вращающийся элемент оборудования.

Правильно подобранный, в соответствии со всеми рабочими параметрами, узел обеспечивает беспрерывную и безаварийную работу гидравлических систем в самых разных отраслях промышленности.

1. Бумажная и целлюлозно-бумажная промышленность

Производство бумаги и картона неразрывно связано с процессами интенсивного нагрева и сушки.

  • Сушильные цилиндры: Ротационные соединения подают горячий пар под высоким давлением внутрь вращающихся сушильных валов и одновременно выводят образующийся конденсат.

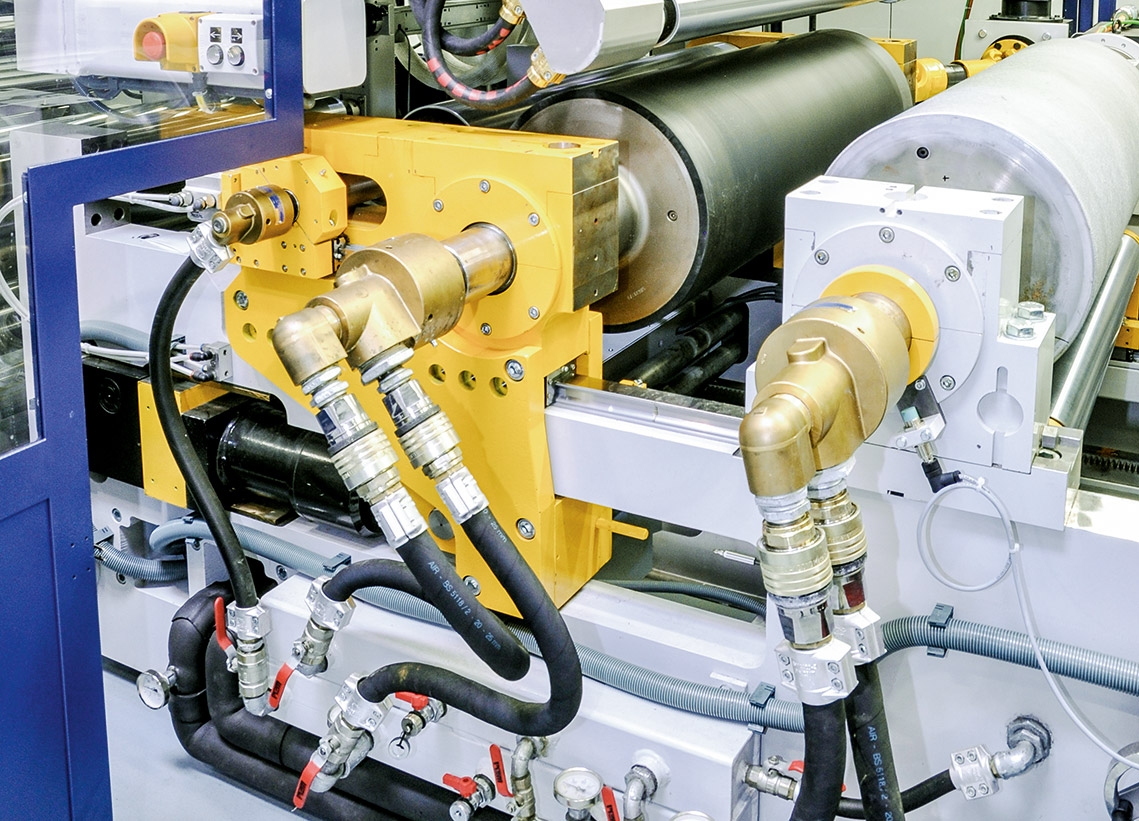

  • Каландры: Используются для подачи термомасла или воды для поддержания заданных температур валов, формирующих гладкую поверхность бумаги.

2. Металлургия и металлообработка

В тяжелой промышленности поворотные соединения работают в условиях высоких температур, ударных нагрузок и загрязнений.

  • Машины непрерывного литья заготовок (МНЛЗ): Охлаждение вращающихся роликов и технологической оснастки водой.
  • Прокатные станы: Подача смазочно-охлаждающих жидкостей (СОЖ) и гидравлического масла к валкам.
  • Индукционный нагрев: Подвод охлаждающей жидкости к вращающимся индукторам или оправкам.

3. Резинотехническая и пластмассовая промышленность

В переработке полимеров и резин точный контроль температуры пресс-форм и валков определяет качество конечного продукта.

  • Экструдеры: Охлаждение шнеков экструдера для предотвращения перегрева и деградации полимера.
  • Каландры и вальцы: Поддержание постоянной температуры валков, раскатывающих резиновые смеси или полимерные пленки.
  • Формовочные машины: Подача воды или масла в термопластавтоматы (ТПА) для регулирования циклов нагрева и охлаждения пресс-форм.

4. Пищевая промышленность и производство напитков

Гигиенические требования и стандарты безопасности здесь находятся на первом месте, поэтому ротационные соединения для пищевой отрасли изготавливаются из специальных материалов (например, нержавеющей стали).

  • Обжарочные аппараты и печи: Вращающиеся барабаны для обжарки кофе, орехов или снэков, обогреваемые изнутри паром или горячим маслом.
  • Системы CIP-мойки: Подача моющих растворов и дезинфицирующих средств под давлением во вращающиеся моющие головки и технологические емкости.
  • Пивоваренное производство: Перекачка жидкостей и пара в цилиндро-конические танки (ЦКТ) и линии розлива.

5. Энергетика и нефтегазовый сектор

В энергетическом оборудовании ротационные соединения обеспечивают бесперебойную работу критически важных систем генерации и передачи энергии.

  • Паровые турбины: Подача масла в системы регулирования и смазки подшипников.
  • Ветроэнергетика: Передача гидравлического масла в системах изменения угла атаки лопастей (питч-системах).
  • Буровое оборудование: Подача промывочной жидкости или бурового раствора под высоким давлением во вращающуюся бурильную колонну (вертлюги и специализированные муфты).

6. Текстильная промышленность

Производство и отделка тканей требуют непрерывной обработки рулонных материалов при высоких температурах.

  • Красильно-отделочные линии: Подача пара и горячей воды в сушильные барабаны и термокамеры.
  • Текстурирующие машины: Поддержание стабильного температурного режима на высокоскоростных валах.

7. Другие сферы применения

  • Лазерная и плазменная резка: Подача технологических газов (кислород, азот, воздух) через вращающиеся узлы станков с ЧПУ.
  • Автомобилестроение: Стенды для испытания двигателей, трансмиссий и тормозных систем, где имитируются реальные нагрузки и скорости вращения.
  • Развлекательная индустрия: Поворотные сцены театров и цирков с интегрированными коммуникациями (гидравлика, пневматика, электрика).

Сфера применения ротационных соединений охватывает практически все отрасли, где задействовано вращающееся оборудование, требующее одновременного подвода или отвода технологических сред. Правильный выбор типа соединения (однопоточное или многопоточное), материалов уплотнений и конструкции позволяет существенно увеличить срок службы оборудования, снизить простои и предотвратить утечки опасных или дорогостоящих сред.

Сотрудники компании Rotary Union готовы подобрать наиболее подходящий узел под нужды вашего предприятия, с учётом рабочей среды, температуры, давления, скорости вращения, габаритных и присоединительных размеров.

Работаем с артикулами Deublin, Maier, Rotoflux, Kroma и других производителей. Чертежи и описание можно посмотреть на нашем сайте в разделе Каталоги: https://rotaryunion.ru/katalogi/
